FireMaster - Protección contra incendios para acero estructural

Nuestras soluciones y sistemas FireMaster® Blanket y FireBarrier brindan aislación contra incendios a vigas y columnas de acero para mantener la capacidad de carga estructural en un incendio, evitando así el colapso de la estructura que soportan.

Tradicionalmente, se requiere una aislación contra incendios para garantizar que la temperatura del acero no supere los 550°C, que es la temperatura en la cual el acero conserva el 60% de su resistencia estructural a temperatura ambiente. Sin embargo, a menudo se especifican diferentes temperaturas máximas, teniendo en cuenta el perfil de temperatura y la carga en las secciones. Las temperaturas críticas, que oscilan entre 400°C y 620°C, son comunes, y los 400°C se utilizan ampliamente en plataformas offshore.

• Testeado según las normas contra incendios de hidrocarburos para la protección del acero estructural
• Rápido y sencillo de instalar mediante pernos soldados. No se requieren trabajos complicados de fijación ni de preparación.
• Ideal para formas complejas, la manta es flexible y se envuelve al perfil de acero. Hay un desperdicio bajo debido al corte mínimo requerido para adaptarse a estructuras complejas, así como una baja contribución de peso a la estructura.

Protección contra incendios para acero estructural

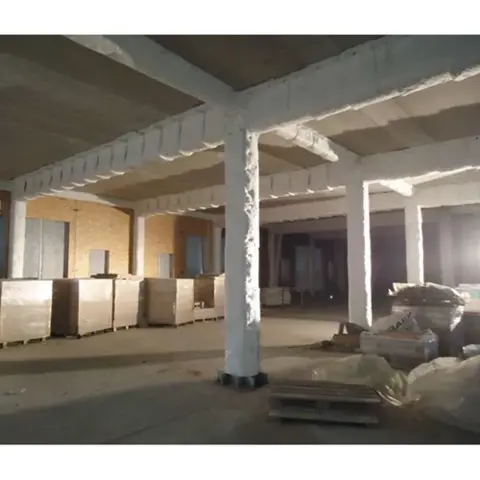

La manta FireMaster y los productos FireBarrier brindan aislación contra incendios a vigas y columnas de acero para garantizar que mantengan la capacidad de carga en caso de incendio y así, en última instancia, previniendo el colapso de la estructura que están soportando.

La manta FireMaster es lo suficientemente flexible como para envolver fácilmente el perfil exterior de vigas doble T, columnas y secciones tubulares.

La manta se puede instalar en capas únicas o múltiples, proporcionando una aislación que cumple con una variedad de temperaturas críticas del acero, de 150°C en adelante.

Las secciones tubulares se pueden proteger contra dardos de fuego durante incendios de hasta tres horas, utilizando la manta FireMaster y ailación microporosa.

Sistema de protección contra incendios de acero estructural FireMaster

El espesor de la aislación que se requiere aplicar a la estructura de acero para brindar protección contra incendios dependerá de una serie de factores. Estos son:

1. Carga de fuego y duración
2. Temperatura crítica especificada para el acero. Es decir, la temperatura máxima permitida para la sección de acero durante el incendio.
3. El “factor de sección” de la estructura de acero, que es la relación de la superficie externa expuesta al fuego al área de la sección de acero

Temperatura crítica del acero

La estructura de acero está aislada contra incendios para mantener sus temperaturas por debajo de un límite crítico de temperatura especificado para garantizar que mantenga su función de soporte de la carga estructural. Existen límites que normalmente se aplican al soporte de acero estructural en alta mar, o en viviendas, que es de 400°C durante un período de 60 minutos.

Este límite también se aplica a menudo al equipamiento de una planta de proceso. Se pueden aplicar otros límites de temperatura dependiendo de la función de la estructura. Por ejemplo, la estructura de acero en donde se apoyan las válvulas para paradas de emergencia suele estar limitada a una temperatura máxima de 200°C durante 60 minutos. La estructura de acero en las áreas de proceso puede tener una temperatura máxima especificada durante 60 minutos de 550°C.

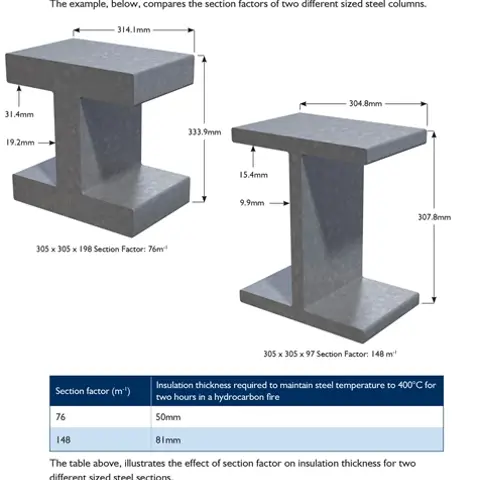

Factor de sección

El factor de sección relaciona el área superficial de la sección de acero expuesta al fuego con la cantidad de acero en el área transversal de la sección disponible para absorber el calor del fuego. El área de la superficie de la sección expuesta al fuego dividida por el área de la sección transversal se define como el "factor de sección"; "Hp/A" o "F/A". Las secciones de acero con factores de sección grandes exhibirán un aumento de temperatura más rápido en un incendio que aquellas con factores de sección más pequeños, ya que aumenta la relación entre el área que recibe calor y la masa de acero disponible para absorber ese calor. Los factores de sección se calculan dividiendo el perímetro externo expuesto al fuego de la sección de acero por su área de sección transversal.

Las pruebas de fuego de la aislación contra incendios de estructuras de acero están diseñadas para relacionar el factor de sección con el espesor de la aislación para una variedad de temperaturas de falla y esto requiere que se prueben contra incendios una gran variedad de secciones. La manta FireMaster Marine Plus ha sido completamente testeada para completar las tablas de espesor requeridas de acuerdo con los procedimientos de prueba de fuego para estructuras de acero en incendios de hidrocarburos de acuerdo al Anexo E4 de la norma EN 13381-4.

Este estándar de prueba también requiere que las vigas cargadas sean testeadas contra incendios para evaluar la "adhesividad" del sistema de aislación a medida que la viga se deforma bajo carga con el aumento de la temperatura. Esto es para asegurar que el sistema de aislación tenga la integridad adecuada para su uso.

Para evaluar cualquier impacto de la deformación de la viga en el sistema de aislación, también se testean columnas de referencia sin carga estructural con una aislación idéntica del mismo factor de sección, para permitir que los datos de aumento de temperatura se comparen en condiciones con y sin carga.

Carga y duración del fuego

El flujo de calor o la temperatura a la que se expone el acero influirá en el espesor de la aislación requerida para la aislación contra incendios. A partir de las pruebas de fuego, se realizan las tablas utilizando análisis de regresión lineal múltiple de los datos de las pruebas de fuego para relacionar el tiempo de exposición al fuego, el factor de sección y la temperatura crítica con el espesor de la aislación.

Pruebas y certificación de incendios de sistemas FireMaster para acero estructural

El sistema de acero estructural FireMaster se testea de acuerdo con el método EN 13381-4 utilizando la curva de temperatura/tiempo de incendio de hidrocarburos especificada en la norma EN 1363-2 para períodos de protección de hasta 240 minutos y tiene la aprobación de tipo de Lloyds Register. También se han llevado a cabo pruebas de protección contra incendios celulósicos en acero estructural de acuerdo con el método EN 13381-8 con la aprobación de tipo de Lloyds Register durante un máximo de 180 minutos.

Requisitos de espesor de aislación para protección contra incendios de hidrocarburos para estructuras de acero. Obtenga más información revisando la sección Acero estructural en nuestro documento Fire Protection for Process Equipment.
